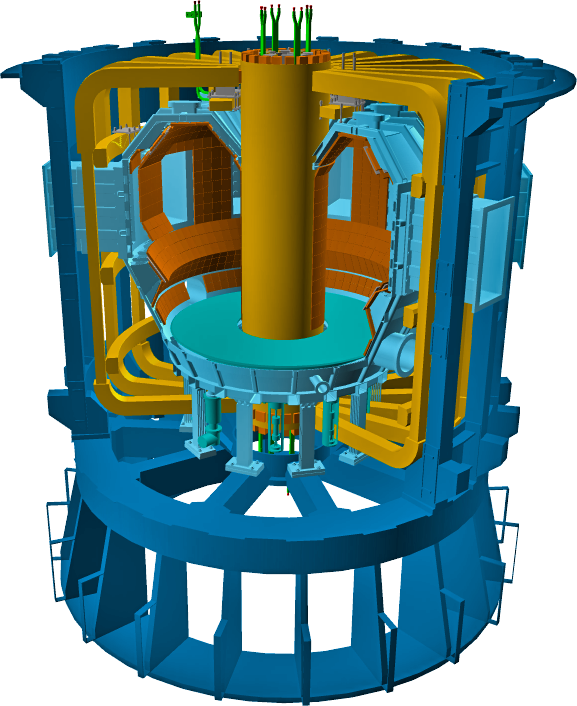

КТМ токамагі
Параметрлері
Плазманың үлкен радиусы |
0,9 м |
Плазаның кіші радиусы |
0,45 |
Аспектілік қатынас а, м |
2 |
Плазманы ұзарту К95 |
1,7 |
Вто осіндегі тороидальды магниттік өріс |
1 |
МА плазманың максималды тогі |
0,75 |
Плато тогының ұзақтығы |
2–5 |
Paux қосымша қыздыру қуаты, МВт |
8 |
Дивертор пластинасына жылу жүктемесі, МВт/м2 |
2–20 |
Токамак дегеніміз не?
Токамак – Магнитті катушкалы тороидалды камера, басқарылатын термоядролық синтез саласында зерттеулер жүргізуге арналған
КТМ конструктивті ерекшеліктері
- Штаттық және апаттық (плазманы үзу режимі) жұмыс жағдайларында материалдар мен технологияларды сынау үшін А = 2 аспектілік қатынасы бар мегаамперлік қондырғы
- қуаты 8 МВт-қа дейінгі қосымша ЖЖ-қыздырудың көмегімен > 10 млн. К температуралы плазмалық баудың жануының стационарлық режимін ұйымдастыру
- Диверторға және ИТЭР камерасының қабырғасына жақын немесе одан асатын қуаты 20 МВт/м2 дейінгі диверторлы аймаққа қабырғалық плазманың стационарлық ағындарын ұйымдастыру
- Диверторлы пластиналардың материалдарын жедел өзгертуге мүмкіндік беретін құрылғыларды жасау, қабылдау шарттары және плазма ағындарының көлемі, жылдам сору және басқалары
- Плазма ағындарының реттелетін қуаты:
- сепаратристің х-нүктесінен диверторлы пластиналарға дейінгі арақашықтық;
- диверторлы пластиналардың токамак осіне көлбеу бұрышының өзгеруі;
- қосымша полоидальды орамның көмегiмен сепаратрисаның х-нүктесiн свиптеу.
